硅膠常用硫化劑

②乙烯基硅膠硫化劑BP膏狀物用量（膏狀物內(nèi)含硫化劑BP為50%）。①甲基硅膠硫化劑BP膏狀物用量（膏狀物內(nèi)含硫化劑BP為50%）。

硅膠硫化劑

硅膠常用補強劑的用量和性能

硅膠的著色劑

硅膠著色劑

乙烯基硅膠和氟硅膠基本配方和物理機械性能

1.開煉機混煉

    雙輥開煉機輥筒速比為1.2～1.4:為宜，快輥在后，較高的速比導致較快的混煉，低速比則可使膠片光滑。輥筒必須通有冷卻水，混煉溫度宜在40℃以下，以防止焦燒或硫化劑的揮發(fā)損失。混煉時開始輥距較?。?～5mm），然后逐步放大。加料和操作順序：生膠（包輥）—→補強填充劑—→結(jié)構(gòu)控制劑—→耐熱助劑—→著色劑等—→薄通5次—→下料，烘箱熱處理—→返煉—→硫化劑—→薄通—→停放過夜—→返煉—→出片。膠料也可不經(jīng)烘箱熱處理，在加入耐熱助劑后，加入硫化劑再薄通，停放過夜返煉，然后再停放數(shù)天返煉出片使用?；鞜挄r間為20～40分鐘（開煉機規(guī)格為φ250mm ×620mm）。

    如單用沉淀白炭黑或弱補強性填充劑（二氧化鈦、氧化鋅等）時，膠料中可不必加入結(jié)構(gòu)控制劑。應(yīng)緩慢加入填料，以防止填料和生膠所形成的球狀體浮在堆積膠的頂上導致分散不均。如果要加入大量的填料，是分兩次或三次加入，并在其間劃刀，保證良好的分散。發(fā)現(xiàn)橡膠有顆?；内厔荩墒站o輥距以改進混煉。落到接料盤上的膠粒應(yīng)當用刷子清掃并收集起來，立即返回煉膠機的輥筒上，否則所煉膠料中含有膠疙瘩而導致產(chǎn)品外觀不良。增量性填料應(yīng)當在補強性填料加完之后加入，可采用較寬的輥距。

裝膠容量（混煉膠）：φ160mm×320mm煉膠機為1～2 kg；φ250mm×620mm煉膠機為 3～5kg。

    硅膠在加入煉膠機時包慢輥（前輥），混煉時則很快包快輥（后輥），煉膠時必須能兩面操作。由于硅膠膠料比較軟，混煉時可用普通賦子刀操作，薄通時不能象普通橡膠那樣拉下薄片，而采用鋼、尼龍或耐磨塑料刮刀刮下。為便于清理和防止?jié)櫥吐┤肽z內(nèi)，應(yīng)采用活動擋板。氣相白炭黑易飛揚，對人體有害，應(yīng)采取相應(yīng)的勞動保護措施。如在混煉時直接使用粉狀過氧化物，必須采取防爆措施，使用膏狀過氧化物。

    如在膠料中混有雜質(zhì)、硬塊等，可將混煉膠再通過濾膠機過濾，過濾時，一般采用80～140目篩網(wǎng)。

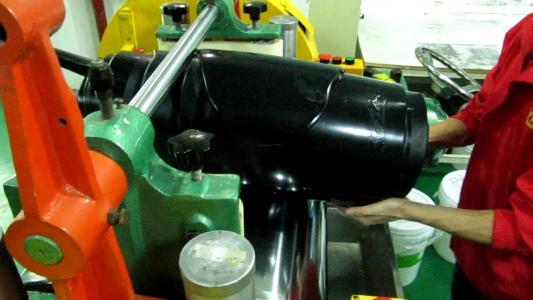

開煉機混煉

2.密煉機混煉

    采用此法可提高生產(chǎn)效率和改善勞動條件。試驗表明，密閉式混煉膠料的性能與開放式混煉膠料的性能相似。用試驗室2L密煉機的混煉時間為6～16分鐘，混煉無特殊困難。采用φ160mm開煉機當裝料系數(shù)為0.74時，混煉也能正常進行。排料溫度與補強填充劑的類型有關(guān)：當采用弱補強性填充劑和沉淀白炭黑時，排膠溫度在50℃以下；當使用氣相白炭黑時，排膠溫度為70℃左右。

3.膠料停放和返煉

    硅膠膠料混煉結(jié)束后，應(yīng)經(jīng)過一段時間的停放（一般以不少于24小時為宜），使各種配合劑（特別是結(jié)構(gòu)控制劑）能與生膠充分起作用。經(jīng)停放后，膠料變硬，可塑性降低，使用前必須進行返煉。返煉采用開煉機，開始時輥距較大（3～5mm），此時膠料較硬，表面是皺紋狀，包在前輥（慢輥）上。隨著返煉時間的延長，膠料逐漸變軟；慢慢縮小輥距（0.25～0.5mm），很快膠料即包在后輥（快輥）上?！按z料充分柔軟，表面光滑平整后，即可下料出片。返煉不足，膠片表面有皺紋；返煉過度則膠料發(fā)粘而導致粘輥。返煉溫度一般控制為室溫。如膠科長期存放（一個月以上）而出現(xiàn)膠料發(fā)粘變軟，表面產(chǎn)生皺紋等現(xiàn)象時，可再加入5～10份左右的氣相白炭黑，以改進膠料工藝性能，并保證硫化膠質(zhì)量。

4.壓出

    一般硅膠比較柔軟，故其壓出效果較好，易于操作。用硅膠可以壓出各種不同形狀和尺寸的制品，其加工設(shè)備和工具基本上與普通橡膠相似。

壓出機一般是用φ30mm或φ65mm的單螺紋螺桿，長徑比為10～12：1效果較好。壓出時盡量保持低溫，以不超過40℃為宜，所以機筒和螺桿均須通冷卻水。對質(zhì)量要求較高的產(chǎn)品可靠近機頭部分加裝80～140目濾網(wǎng)，以除去膠料中的雜質(zhì)，改善壓出質(zhì)量。硅膠從口型中出來時會膨脹，膨脹率取決于膠料的流動性能、坯料厚薄及膠料進入境口型時所受的壓力。然而，增加或降低引出速度會改變未硫化壓出制品的伸長率，從而使其尺寸稍加改變。根據(jù)經(jīng)驗，膠管比其口型尺寸膨脹約3％，而很軟的膠料膨脹率比較大，硬度較高的膠料則比較小。當壓出其它形狀制品時，口型的型孔很少與壓出制品的橫斷面相同，這是由于流動膠料在不同點上的不同摩擦力起作用所致。因此對某一口型，一定要經(jīng)多次反復試驗，這樣才能得到所需形狀的產(chǎn)品。

    包覆電線的壓出，在壓出機上需要使用T型機頭。口型與壓出機機筒成直角安裝在T型機頭上。這樣芯線就可以通過空心口型導管（芯型）包覆上硅膠護套。增強膠管也可以用T型機頭進行連續(xù)生產(chǎn)，先用一般方法壓好內(nèi)膠層，并經(jīng)預硫化后，再在其外面編織增強鋼絲或尼龍，然后使其通過T型機頭在其外面包覆一層外膠層，最后送往硫化、在成型過程中，若向膠管內(nèi)充填壓縮空氣．可防止內(nèi)膠的塌癟。

    硅膠壓出半成品柔軟而易變形，因此通常必須立即進行硫化。最常用的方法是熱空氣連續(xù)硫化；電線、電纜工業(yè)通常用高壓蒸氣連續(xù)硫化。如在壓出后不能連續(xù)硫化，為防止變形。壓出后應(yīng)立即用圓盤、圓鼓或輸送帶接取，用滑石粉隔離以免相互粘結(jié)。如發(fā)現(xiàn)膠料過軟而不適于莊出時，可將膠料再混入3～5份氣相白炭黑。

    一般用于壓出的膠料配方，其硫化劑用量應(yīng)比模壓制品適當增加。硅膠的壓出速度低于其它橡膠，當要求同其它橡膠達到相同壓出速度時，應(yīng)采用較高的螺桿轉(zhuǎn)速。

5.壓延

    硅膠的壓延機一般采用立式三輥壓延機。用于生產(chǎn)膠片時，中輥是固定的，中輥轉(zhuǎn)速比上輥快，速比為1.1～1.4：1，下輥的轉(zhuǎn)速和中輥相比當壓延機開動時，上輥溫度為50℃，中輥應(yīng)保持為室溫，下輥用冷卻水冷卻。壓延速度不宜過快，一般為60～300cm/min。先以低速調(diào)整（30～60cm/min）輥距（中、下輥），以保證一定的壓延厚度，然后再提高至正常速度（150～300cm/min）進行連續(xù)操作。墊布（常采用聚酯薄膜）在中、下輟之間通過，在中、下輥間應(yīng)保持少量積膠，以便使整布與膠料緊密貼合。壓延后將膠片卷輥扎緊，并送進烘箱或硫化罐中硫化。卷取輥的芯軸應(yīng)當是空心金屬管子，膠卷厚度不能超過12cm,否則不能獲得充分硫化。

    一般出片利用中、上輥即可，輥溫為常溫。有一種方法可在后延機上直接制成硫化的膠片或薄膠板。此時輥溫為：上輥60～90℃，中輥50～80℃，下輥110～120℃。膠料經(jīng)上、中輥除去氣泡，獲得所需規(guī)格并預熱，然后由中輥轉(zhuǎn)移至下輥進行一段硫化即可卷取。

    當三輥壓延機用于硅膠貼膠和擦膠時，織物則代替了墊布（聚酯薄膜）在中輥和下輥之間通過。三輥壓延機只適用于單面復膠，如果必須兩面復膠，在長期生產(chǎn)的情況下應(yīng)采用四輥壓延機。

    用于壓延的膠料必須正確控制其返煉程度，在煉膠機上先不要充分返煉，以期在壓延過程中獲得足夠的返煉，這樣可以避免膠料在壓延過程中因返煉過度而粘輥。膠料配方對壓延也有一定的影響，采用補強性填充劑的膠料壓延工藝性能較好。

6.涂膠

    涂膠是指把硅膠膠漿用浸漿或刮漿的方法均勻分布在織物上，用以改進薄膜制品的強力和屈撓性能，使織物耐潮，以制造耐高溫電絕緣材料等。

1．膠漿制備

    供制膠漿用的硅膠膠料，其硫化劑多采用硫化劑BP（過氧化二苯甲酰），這是由于硫化劑BP在室溫下不易揮發(fā)，且與織物有較好的粘合性的緣故。用量比一般模型制品稍多。補強填充劑若采用氣相白炭黑，用量不宜超過40份，井應(yīng)適當增加結(jié)構(gòu)控制劑的用量。溶劑應(yīng)采用揮發(fā)性的，如甲苯、二甲苯等。

混煉膠經(jīng)充分返煉后下薄片，然后剪成小塊，置于溶劑中浸泡過夜，采用攪拌機或混合器進行攪拌，制成濃度為15～25％（固體含量）的膠漿。膠漿制成后應(yīng)保存在40℃以下的環(huán)境中。

2．織物預處理

    硅膠涂膠用的底層織物，一段使用玻璃布、尼龍和聚酯等。由于玻璃布耐熱好，強度高，吸濕性低，故應(yīng)用較多。

    玻璃纖維在拉絲過程中表面涂有石蠟潤滑劑（占織物重量的0.2～0.5％），在硫化溫度不易揮發(fā)，影響膠料與織物的結(jié)合，必須在涂膠前進行脫除。工業(yè)上常采用加熱法脫除潤滑劑。加熱法又分低溫處理和高溫處理。前者是將玻璃布在200～300℃的溫度下，連續(xù)熱烘20～30分鐘，或等速通過熱至275～325℃的熱輥筒，使?jié)櫥瑒┦軣岱纸夂蛽]發(fā)逸出；后者是將玻璃布在500℃的溫度下烘2～4小時，或以2～6m/min的速度通過熱至600℃的烘爐，脫除潤滑劑。低溫處理玻璃布強度損失較?。ㄏ陆?5～25％），但潤滑劑難以除凈（含量降至0.2～0.5％左右）；高溫處理強度損失較大（下降30～70％），但潤滑劑含量能脫除至0.2％以下。為減少強度損失，一般采用低溫處理。

    尼龍的熱變形較大，影響橡膠和織物的結(jié)合，為此在涂膠前需進行熱定型，即將織物在一定牽伸下，進行短時間的熱處理。處理溫度為170～175℃。

    聚酯和尼龍一樣，也需進行熱定型處理，處理溫度為215～220℃。不同點是聚酯還要進行表面化學處理，即用25％的氫氧化鈉水溶液在常溫下浸漬6小時，使其表面便于和膠料粘合。

3．涂膠

    織物經(jīng)預處理后，還要進行表面膠粘劑處理，然后才可涂膠。膠粘劑是一種由烷氧基硅烷、硼酸酯、硫化劑和溶劑（乙酸乙酯或乙醇）組成的溶液。不同織物常用膠粘劑組成列于表9-21。

表9-21  織物常用膠粘劑舉例

平板加壓硫化常見質(zhì)量問題及解決辦法

二段硫化常見質(zhì)量問題及解決辦法

    以上是東莞硅膠制品工廠偉順硅膠整理的有關(guān)硅膠硫化混煉的常見問題的信息，如果還有其他問題歡迎聯(lián)系我們：400-0769-878

相關(guān)推薦閱讀：

混煉膠常見問題

硅膠煉膠應(yīng)該注意哪些細節(jié)問題

硅膠制品拆邊難的原因

硅膠備料需要注意的問題

硅膠制品生產(chǎn)前如何備料

硅膠是什么
